(4x) PCIe 4.0 X16 GPU Female Adapter

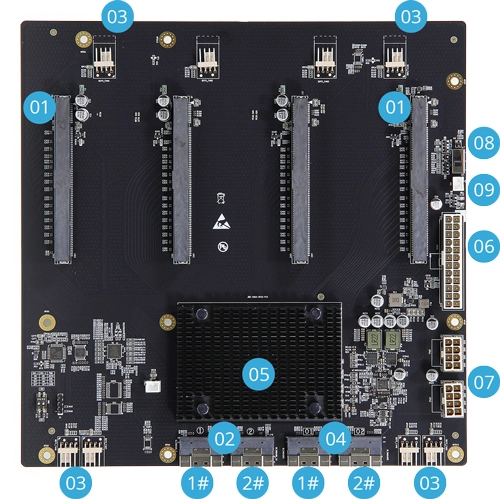

01PCIe 4.0 X16 slot

02Uplink SFF-8654

03FAN port

04Downlink SFF-8654

05PEX88096

06ATX 24Pin

07CPU 2x4Pin

08Auto_SW

09PS-ON CON

1#PCle Lane 0~7

2#PCle Lane 8~15

Basic Information

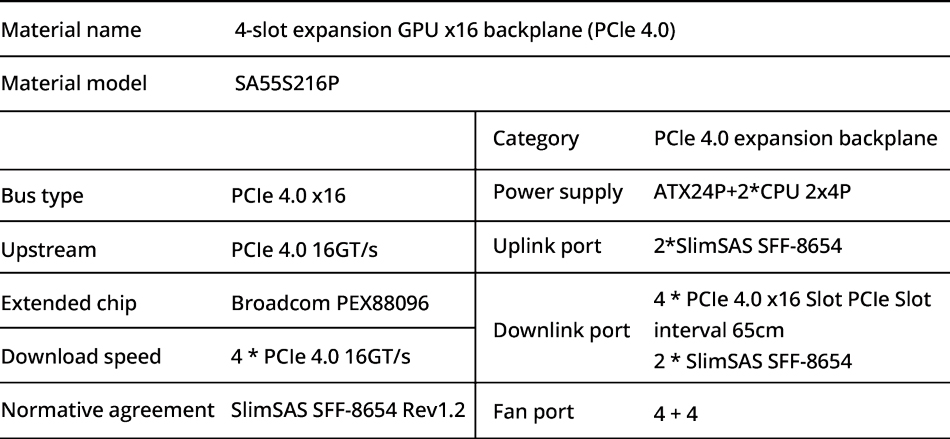

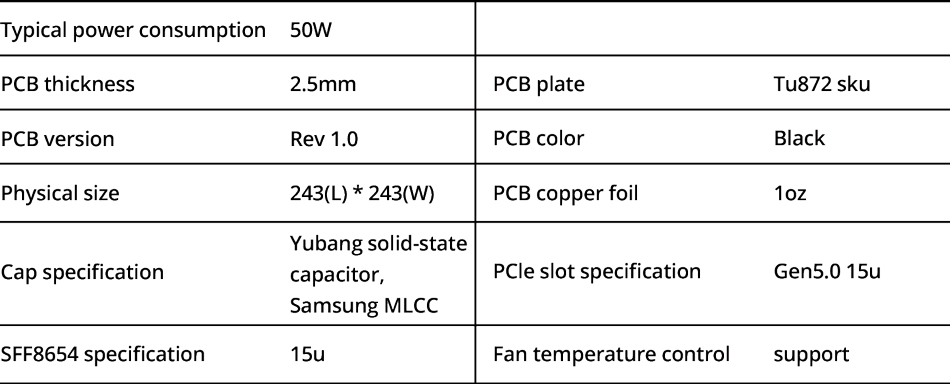

Component specifications

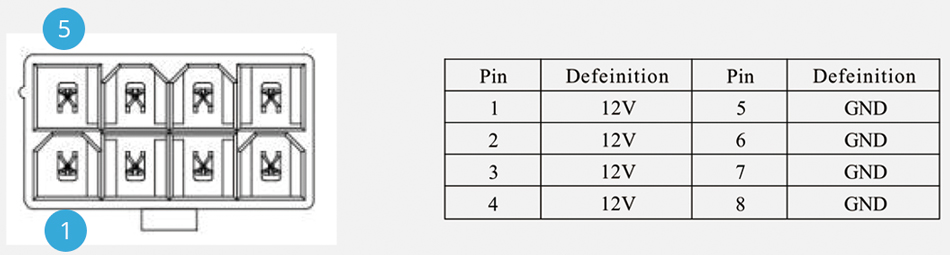

CPU power interface

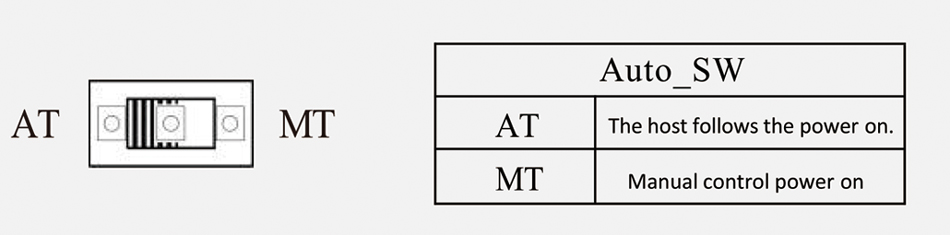

Auto_SW Dialing

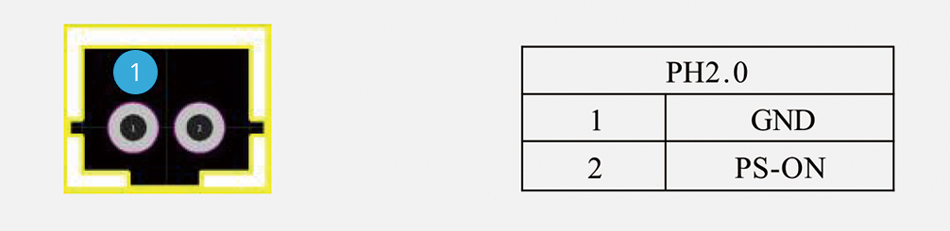

PS-ON Con

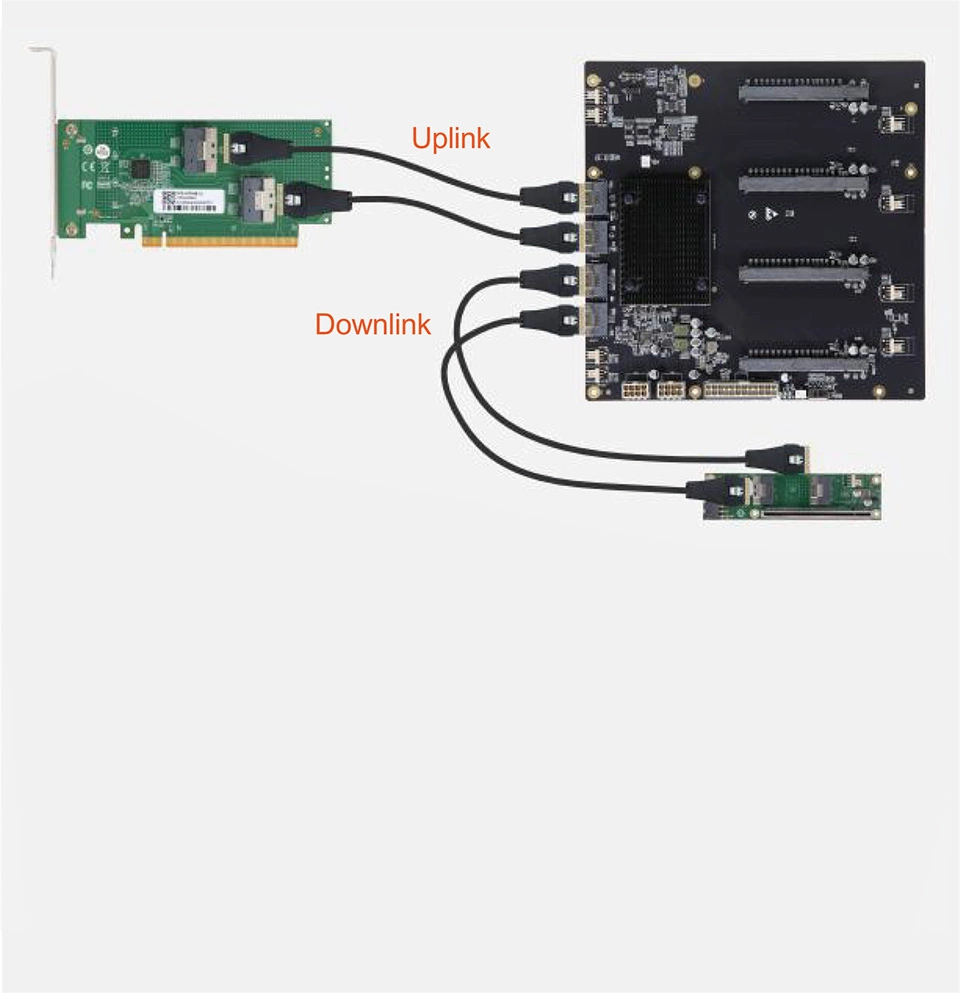

Single board connection description

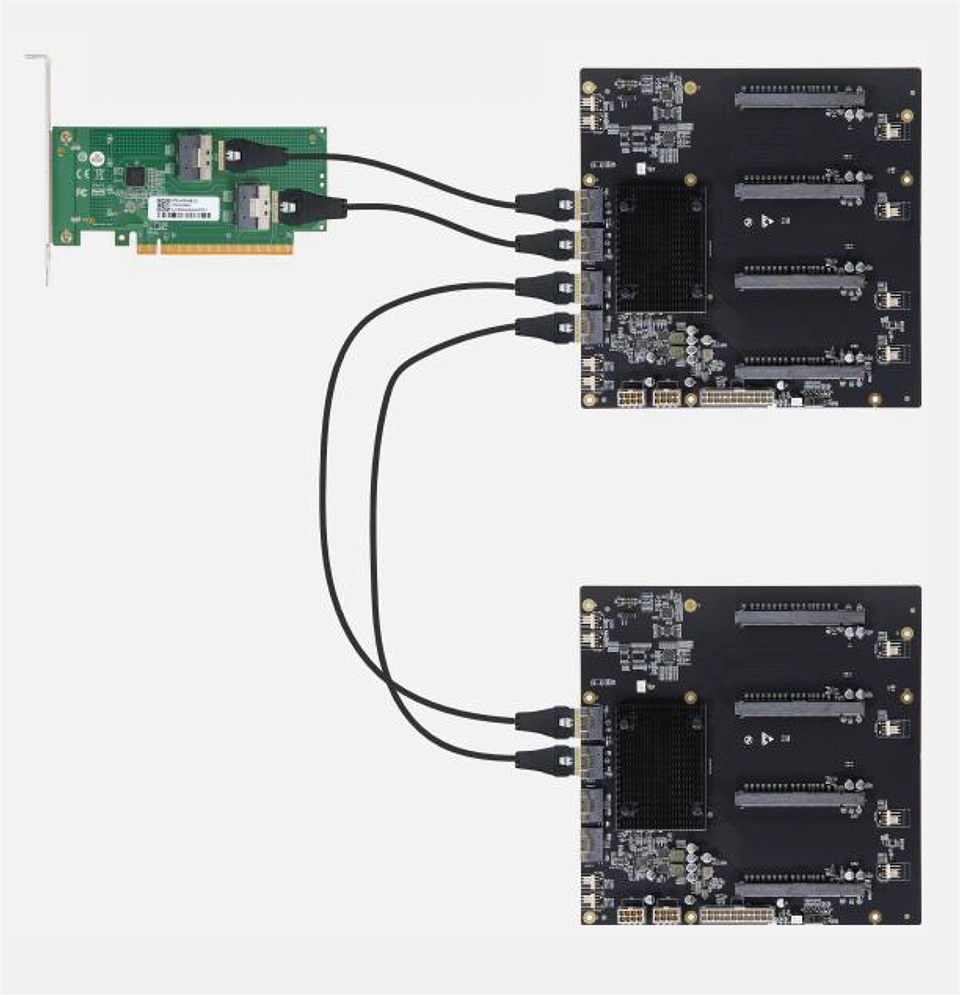

Cascade connection description

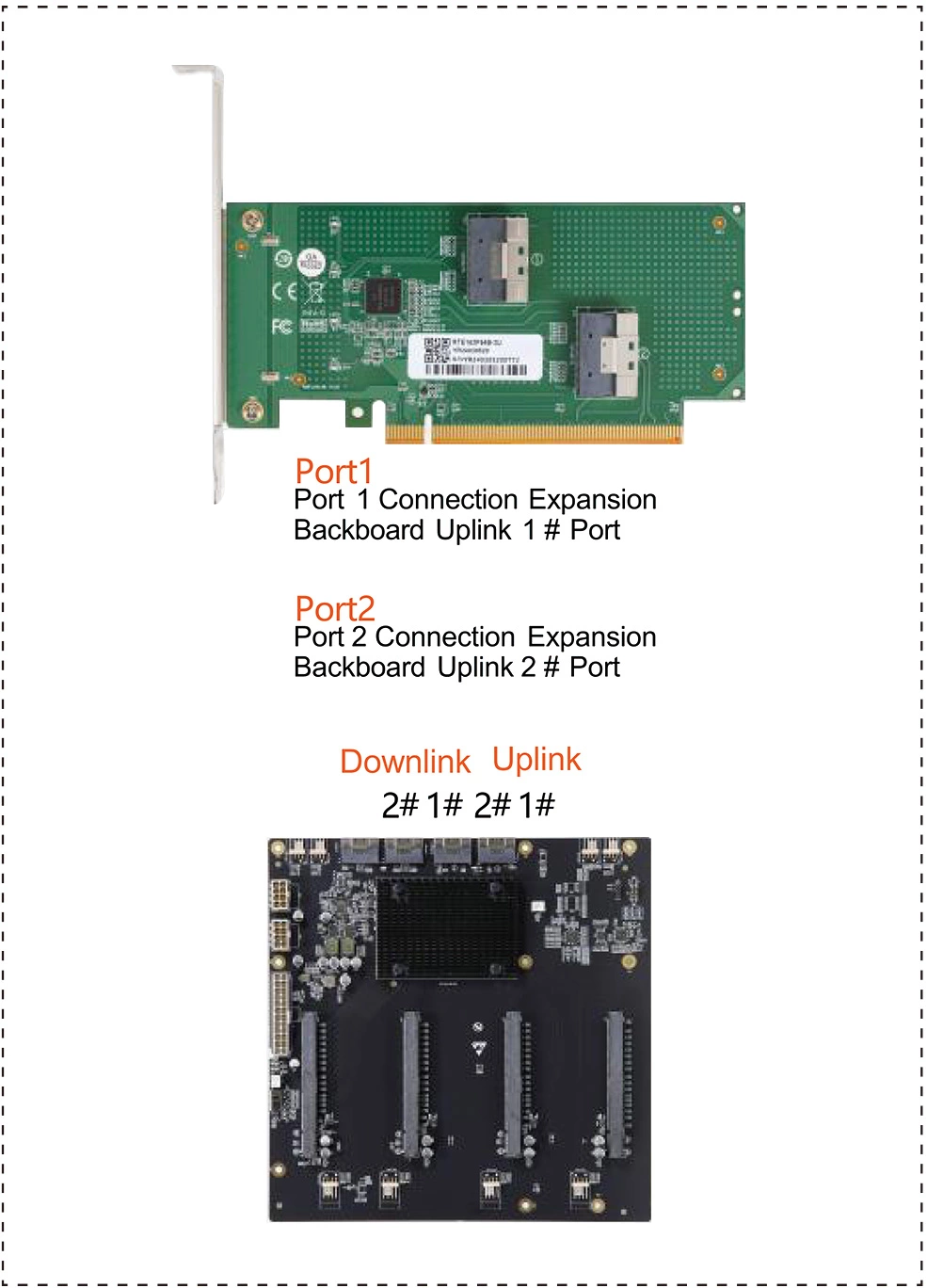

Link description

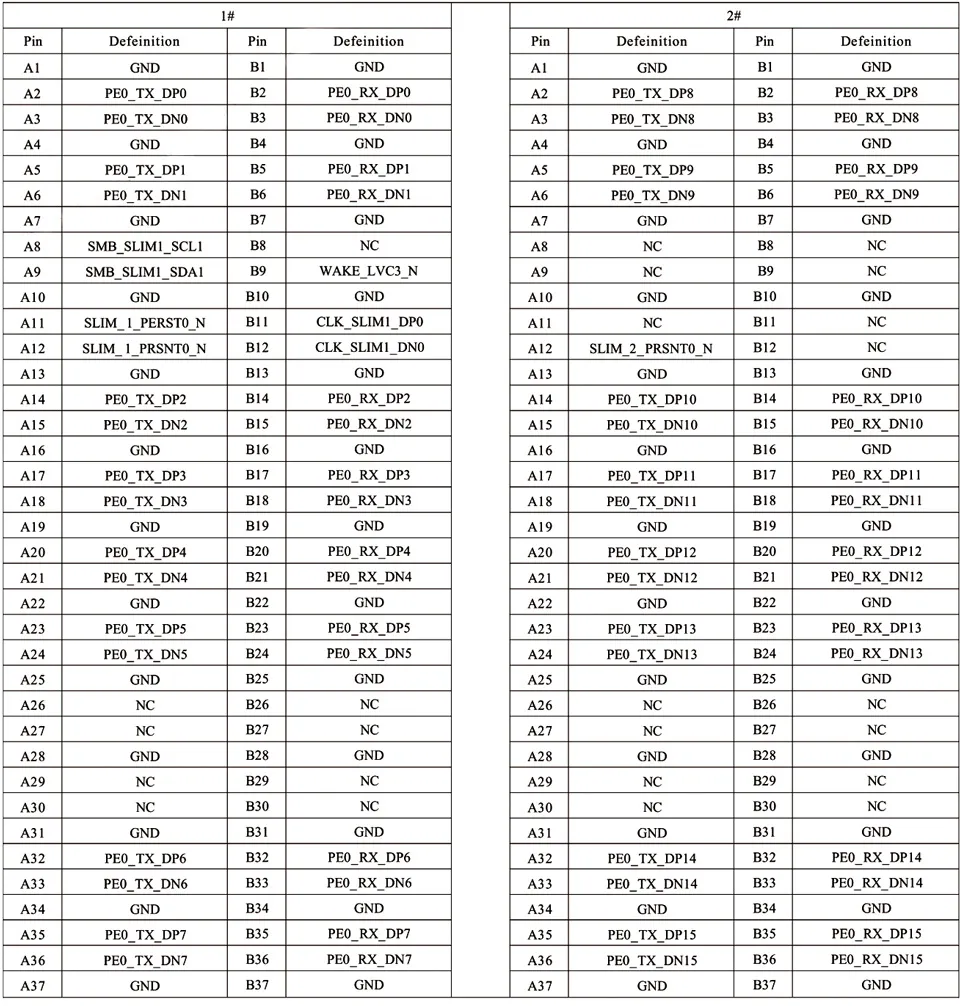

SFF-8654 connector pin assignments
